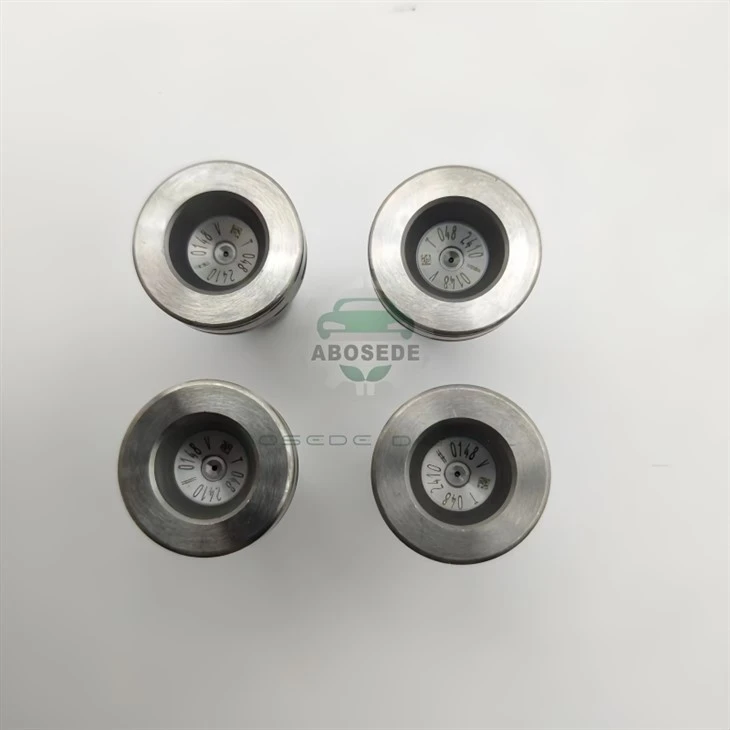

Lokaloki T359B - Hertu viðmótið sem skilgreinir nákvæmni ventillestar

Í arkitektúr dísilvélar er ventillestin rannsókn á stjórnað ofbeldi. Kaðlablöð snerta vipparma. Veltuarmar þrýsta ventilstilkum. Fjaðrir smella aftur af krafti sem myndi brjóta minni íhluti. Og einmitt á þeim stað sem snertir - þar sem veltur armur mætir ventilstönginni - situr íhlutur sem flestir rekstraraðilar hugsa aldrei um.

TheLokaloki T359Ber sá þáttur. Það er aaugnhárahettu- lítill, hertur diskur sem situr á oddinum á ventulstönginni, sem gefur fórnarslityfirborði sem verndar stilkinn gegn brinelling, dreifir snertiálagi og gerir fínstillingu á ventilsparkinu kleift. Það gerir ekki kraft. Það stjórnar ekki eldsneyti. En án þess myndi ventla lestin sjálf-eyðileggjast á klukkustundum frekar en árum.



T359B er nákvæmnis-hannað ventlalok sem hannað er fyrir þunga-dísilnotkun. Starf þess er villandi einfalt: setjið á stöngina á ventilstönginni og gerið hert viðmót fyrir vipparminn eða kambásfylgið.

Hvað þýðir þetta í reynd:

Vernd- hettan dregur í sig högg velturarmsins og kemur í veg fyrir brinelling (yfirborðsdrykkja) á ventilstönglinum

Streitudreifing- hettan dreifir snertiálagi yfir stærra svæði og dregur úr staðbundnu sliti

Aðlögun augnhára- stýrð þykkt loksins gerir nákvæma stillingu á ventlaslag til að viðhalda réttri tímasetningu ventla

Fórnarslityfirborð- hettan slitnar í stað ventilspinks, sem gerir skipti mun hagkvæmara en ventlaskipti

Í stórum-dísilvélum, þar sem ventlaálag er mikið og vinnulotur eru samfelldar, gegnir þessi litli íhlutur stórt hlutverk í áreiðanleika og afköstum.



T359B er framleiddur til að standast erfiðar aðstæður við notkun dísilvéla:

Efniseiginleikar(byggt á stöðluðum forskriftum ventilloka):

Gegnum-hertu eða hylki-hertu stáli

Yfirborðs hörku: venjulega 58–62 HRC (Rockwell C kvarði)

Yfirborðsfrágangur: Ra Minna en eða jafnt og 0,2–0,4 µm fyrir minni núning

Nitriding valfrjáls: fyrir bætt slitþol og slitþol

Helstu víddarsjónarmið:

Stýrð þykkt- stillir snertihæð og augnhár nákvæmlega

Nákvæm flatleiki- gerir áreiðanlegum ventilsnúningi kleift sem hreinsar sætisflötinn og dreifir hitauppstreymi

Rétt rúmfræði- heldur veltisveipinu í miðju á stilknum

Hörku og flatleiki hettunnar er mikilvægur. Í háum-boost forritum vinna réttur gormaþrýstingur, festingarhorn og uppsettar hæðir í takt við hettuna til að koma í veg fyrir að ventla rísi og bylgjast.



„T359B“ merkingin bendir á tiltekið afbrigði ventlaloka innan breiðari fjölskyldu þunga-dísilíhluta. "359" tilvísunin er í takt við359 rúmtommu (CID) rýmisvélar- flokkur 6 strokka túrbó dísilrafstöðva sem finnast í stærri landbúnaðardráttarvélum og iðnaðarbúnaði.

Aðalumsóknir eru m.a:

359 CID 6 strokka túrbó dísilvélar- finnst í stærri landbúnaðardráttarvélum og iðnaðarbúnaði

414 CID afbrigði- tengd vélafjölskylda sem notar sama ventulínuarkitektúr

Þungur-landbúnaðarbúnaður- dráttarvélar meðhöndla þung tæki og aflúttaksdrifinn-búnað

Iðnaðarafleiningar- rafala, dælur og kyrrstæðar vélar

Tengdir þættir(úr ventla yfirferðarsettum fyrir 359/414 CID vélar):

Inntaks- og útblásturslokar

Ventilfjaðrir

Lokatappar og lyklar

Allir íhlutir sérstaklega stærðir fyrir 359 CID og 414 CID 6 strokka notkun



T359B starfar í breiðari ventulínu - kerfi sem breytir snúningshreyfingu kambássins í línulega ventlaferð, þéttir brunahólfið og tryggir skilvirka hleðsluskipti.

Hvernig ventillestin virkar:

Kambálkurinn lyftir fylgju eða vippi og þjappar ventilfjöðrinum saman

Veltiarmurinn snertir ventilhettuna (T359B) á ventilstönglinum

Lokið sendir kraftinn til ventilstilsins og opnar ventilinn

Þegar kambásinn fer framhjá kemur gormurinn ventilnum aftur í sæti sitt

Rúmfræðinni á milli kaðals/fylgis/vipps og ventilstöngsins verður að vera nákvæmlega viðhaldiðtil að forðast brúnhleðslu, rispur eða tap á ventilsnúningi. Stýrð þykkt T359B tryggir að þessi rúmfræði haldist rétt, jafnvel þótt aðrir íhlutir slitni.

Í skipa- eða iðnaðarvél sem keyrir á stöðugu álagi er nauðsynlegt að viðhalda réttu lash fyrir stöðugan sætishraða, minnkuð högg og stöðugan hitaflutning frá lokanum í sætið.



Lokatappar eru slithlutir. Snertiflöturinn rýrnar smám saman við stöðugt högg vipparmsins.

Merki um að skipta þurfi um T359B:

Aukinn ventilhljóð- of mikið augnhár vegna slits á hettu

Tap á frammistöðu- röng ventlatímasetning vegna breytts augnhárs

Óreglulegur rekstur ventillestar- ósamkvæmur sætishraði

Sýnilegt slit á yfirborði loksins- gryfju, brinelling eða tap á flatneskju

Fyrirbyggjandi skiptier snjöll nálgunin. Þegar það er parað saman við rétt samræmda festingar, gorma, gorma, strauma og stýri, heldur ventlalínan nákvæmri tímasetningu, kemur í veg fyrir að ventla fljóti og verndar kambás/fylgiviðmótið gegn bilun í smurningarmörkum.



Þó að T359B sé vélrænn ventulest íhlutur - ekki eldsneytiskerfishluti - gegnir hann óbeinum en mikilvægu hlutverki í afköstum common rail dísilolíu.

Hvers vegna ventlalokið skiptir máli fyrir common rail vélar:

Nákvæm tímasetning ventlaer nauðsynlegt fyrir ECU til að afhenda eldsneyti á réttu augnabliki

Stöðug ventilaðgerðtryggir rétta fyllingu strokksins og útblástursrými

Stöðug rúmfræði ventillestarkemur í veg fyrir breytingar sem gætu haft áhrif á brennslugæði

Í sameiginlegu járnbrautarkerfi reiknar ECU út innspýtingartíma miðað við sveifarás og stöðu knastás. Ef slit á ventillestar breytir tímasetningu ventla, verður eldsneytisinnsprautunartíminn misjafn við stimplastöðu - sem leiðir til minnkaðs afls, aukinnar útblásturs og meiri eldsneytisnotkunar.



Q1: Hvaða vélar nota T359B?
T359B er hannaður fyrir359 CID og 414 CID 6 strokka túrbó dísilvélar, sem er almennt að finna í stærri dráttarvélum, landbúnaðartækjum og iðnaðarafleiningum. „359“ í merkingunni vísar til þessa vélarrýmisflokks.

Spurning 2: Úr hvaða efni er T359B?
Lokalok eins og T359B eru venjulega framleidd úrí gegnum-hertu eða hylkis-hertu stálblendimeð yfirborðshörku 58–62 HRC og fínni yfirborðsáferð (Ra minna en eða jafnt og 0,2–0,4 µm). Sum afbrigði geta verið með nítríð til að auka slitþol.

Spurning 3: Hver eru viðvörunarmerkin um að það þurfi að skipta um ventillokið mitt?
Algeng einkenni eru aukinn hávaði frá lestarlokum (tikkað eða slegið), tap á afköstum hreyfilsins, óregluleg ventilvirkni og sýnilegt slit á yfirborði loksins. Ef augnhárið rekur út úr forskriftinni gæti lokinn setið of hart eða of mjúkt, sem leiðir til samdráttar í sæti, skaða á stýri eða bognar þrýstistangir.

Spurning 4: Get ég bara skipt um ventillokið, eða þarf ég fullkomið ventlasett?
Þúgeturskiptu bara um ventillokið - það er nothæfur íhlutur. Hins vegar, ef hettan er slitin, er líklegt að aðrir íhlutir ventla (gorma, festingar, lokar) séu líka slitnir. Fullkomið ventlaendurskoðunarsett - sem inniheldur alla íhluti sem eru sérstaklega stærðir fyrir forritið - er ráðlögð nálgun fyrir rétta endurbyggingu.

Q5: Hver er ábyrgðin á þessu loki?
Þessi ventilloka kemur með ábyrgð sem endurspeglar gæðastaðla framleiðanda.
