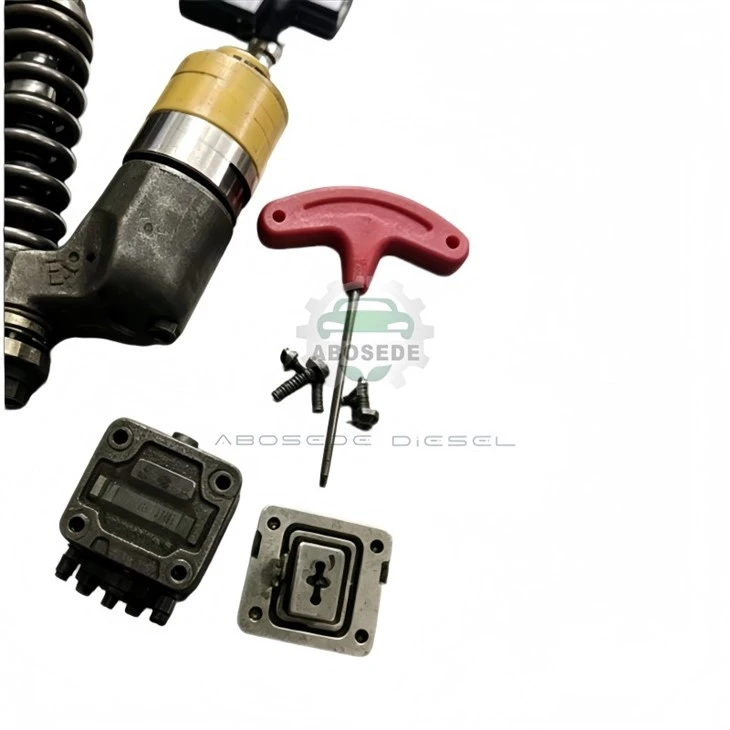

Eining dæla & dælustút Armature Plate Skrúfasett|Hástyrktar festingar með forsettum örhjúpuðum þræðilás

Í einingadælu (UP) og dælustúta (PN) kerfum -fyrir algengri járnbrautahönnun sem er mikið notuð í atvinnubíla, landbúnaðarvélar og kyrrstæðar vélar- gegnir armaturplötuskrúfan óhóflega mikilvægu hlutverki. Þessi litla festing, venjulega M4 x 0,7, festir armaturplötuna við ventilstöngina eða við dælustimpilinn. Tog hennar er hóflegt: venjulega 2,5 Nm til 3,0 Nm. Hins vegar ákvarðar þetta tog beint vinnuloftgap armaturplötunnar-fjarlægðin milli armaturesins og rafsegulsins. Aðeins 0,05 mm breytileiki í loftbili breytir segulmagnaðir inndráttarkrafti um u.þ.b. 20% og breytir inndælingartímanum um 1,5 gráður í 2,0 gráðu sveifarhorn. Á nafnhraða vélarinnar (2.200 snúninga á mínútu) getur þessi tímabreyting aukið NOx-losun um 10% og dregið úr eldsneytisnotkun um 3–4%. TheEining dæla & dælustút Armature Plate Skrúfusett(Módel APS-UP-PN) er sérstakt skiptifestingarsett, hannað með háan togstyrk, nákvæmt lengdarþol og fyrirfram ásettan þráðalás til að viðhalda mikilvægu loftrýmisstillingu yfir endingartíma inndælingartækisins.

Skrúfan festir armaturplötuna við lokastöngina (í dælustútkerfi) eða við dælustimpilinn (í einingadælukerfum). Höfuðið á honum er venjulega sexkantopnun (2,5 mm eða 3,0 mm) og lengd þess er nákvæmlega í samræmi við þykkt armaturplötunnar og snittari holu stilksins. Skrúfan er ekki venjuleg festing frá hillunni; það hefur ahönnun með minnkaðri höfuðtil að passa innan afmarkaða rýmisins á inndælingarhlutanum, og þráðarlengd hans er stillt til að tryggja fulla tengingu án þess að botna.

Þráðarstærð:M4 x 0,7 (metrískur fínn þráður)

Höfuðtegund:Innstunga (2,5 mm eða 3,0 mm eftir notkun)

Lengdarvalkostir:8 mm, 10 mm, 12 mm (passar við sérstakar gerðir inndælingartækja)

Efni:303 ryðfríu stáli (austenítískt, ekki segulmagnað)

Armaturplötuskrúfan er háð hringrásarálagi-armerplatan lyftist og lokar við hverja innspýtingaratburð og sendir lítinn höggkraft til skrúfunnar. Yfir milljónir lota getur þetta valdið þreytu og losun þráða. Skrúfur okkar eru framleiddar úr303 ryðfríu stáli(jafngildir 1.4305), austenítísk gæða sem er frjáls vinnsla sem sameinar háan togstyrk (500 MPa mín.) og framúrskarandi þreytuþol. 303 álfelgur veitir einnig góða tæringarþol gegn dísileldsneyti og súrum aukaafurðum niðurbrots eldsneytis.

Laus armaturplötuskrúfa er algengur bilunarhamur í eldri dælukerfum. Skrúfan virkar laus vegna titrings, eykur loftbilið og veldur óreglulegri inndælingartíma. Skrúfur okkar eru með aForsettur örinnhjúpaður þráðalásari(byggt á epoxý plastefni). Þráðalásinn er settur á sem plástur sem hylur 180 gráðu ummál þráðarins og nær 3 mm frá skrúfuoddinum. Þegar skrúfan er hert springa örhylkin og losa límið sem harðnar á 24 klukkustundum til að veita 10 N·cm losunartog- sem er nægilegt til að koma í veg fyrir að losna við titring, en samt hægt að fjarlægja það með venjulegum handverkfærum.

Tegund þráðalæsingar:Ör-hjúpað epoxý (miðlungs styrkur)

Breakaway tog:10 N·cm (eftir þurrkun)

Hitastig:–50 gráður til +150 gráður

Skrúflengdin er mikilvæg: of stutt og hún tengist ekki snittari holunni að fullu; of langur, og það botnar, kemur í veg fyrir að armature platan sé klemmd rétt. Skrúfur okkar eru framleiddar til alengdarvikmörk ±0,05 mm, sem tryggir stöðuga stillingu loftbils á mörgum inndælingum. Settið inniheldur skrúfur í þremur lengdum (8, 10, 12 mm) til að ná yfir algengustu dælu- og dælustútabúnaðinn.

Spurning 1: Ég hef notað venjulegar M4 skrúfur frá byggingavöruversluninni. Af hverju þarf ég sérfræðiskrúfu?
A: Staðlaðar skrúfur hafa ekki nákvæma lengdarvikmörk (±0,05 mm) sem þarf til að stilla loftbilið. 0,1 mm lengdarmunur breytir loftbilinu um sama magn og hefur áhrif á inndælingartímann. Að auki skortir staðlaðar skrúfur þráðlásarplástur, sem gerir það að verkum að þær losna við titring.

Spurning 2: Þráðalásinn er notaður fyrirfram. Þarf það að herða tíma áður en hægt er að nota inndælingartækið?
A: Já, þráðalásinn þarf 24 klukkustundir við stofuhita til að ná fullum styrk. Hins vegar veitir skrúfan vélrænt hald strax eftir að hún er hert. Við mælum með því að bíða í 24 klukkustundir áður en vélin er keyrð til að leyfa þráðalásinn að harðna að fullu.

Q3: Get ég endurnýtt skrúfu sem hefur verið fjarlægð?
A: Við mælum ekki með því að endurnota skrúfuna, þar sem þráðlásarplásturinn er hannaður fyrir einnota notkun. Skrúfan gæti einnig verið með örslit á þráðunum sem gæti haft áhrif á toghald. Við ráðleggjum að nota nýja skrúfu í hvert sinn sem inndælingartækið er yfirfarið.

Q4: Hvert er rétta togið fyrir þessa skrúfu?
A: Venjulegt hertutog er 2,5 Nm til 3,0 Nm (fer eftir gerð inndælingartækis). Skrúfan er hönnuð með minnkuðu haus til að forðast of mikið tog, en samt er mælt með snúningslykil fyrir nákvæma stillingu.

Q5: Skrúfulengdirnar-hvernig veit ég hverja ég á að nota?
A: Rétt lengd er ákvörðuð af inndælingarlíkaninu og þykkt armaturplötunnar. Sem leiðarvísir:

8 mm: Flest dælustútkerfi (PN).

10 mm: Flest einingadælukerfi (UP).

12 mm: Öflug UP-kerfi (Caterpillar, Cummins).
Athugaðu upprunalegu skrúfulengdina eða skoðaðu þjónustuhandbók inndælingartækisins.

Spurning 6: Ég hef átt í vandræðum með að losna skrúfur í hreyflum með miklum titringi (td búnaði utan þjóðvega). Mun þráðalásinn koma í veg fyrir þetta?
A: Ör-innkaplaði þráðalásinn er sérstaklega hannaður fyrir notkun með miklum titringi. 10 N·cm losunartogið er nægilegt fyrir dæmigerð titringsstig dísilvéla. Fyrir erfiðar aðstæður bjóðum við upp á sterka útgáfu (blár blettur) með 20 N·cm losunartogi.
