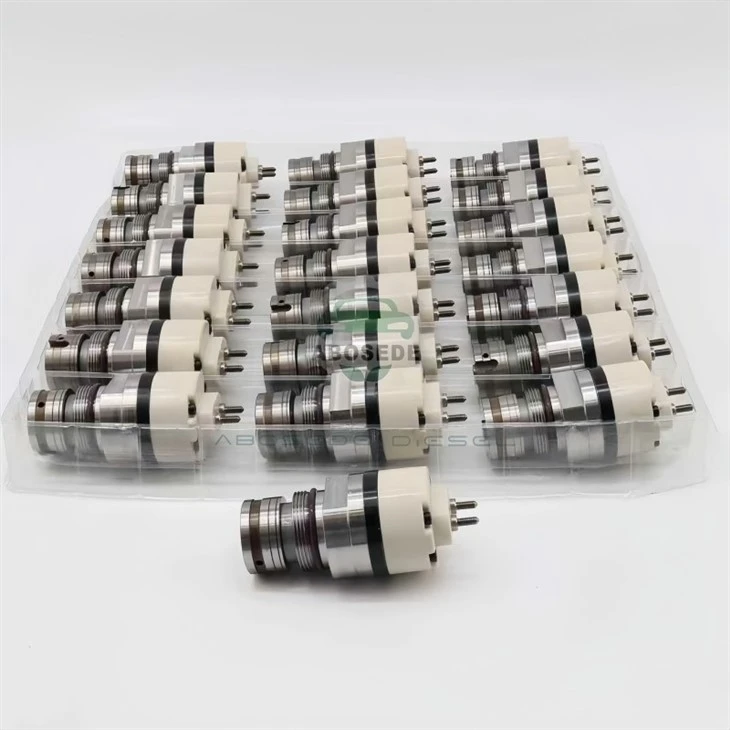

CAT 3500B segullokasamsetning – hár-kraftvirking fyrir innspýting rafeindaeininga (EUI)|140 gráðu flokkuð spóla



Í samhengi við 3500B röð Caterpillar – vettvang sem er þekktur fyrir 16-strokka sjóknúning, 2500 kVA gen-sett og námuflutningabíla – er segullokasamstæðan ekki flæðisstillir í hefðbundnum skilningi. Það er alínulegur stýribúnaður með miklum-kraftisem tengist líkamlega við EUI (Electronic Unit Injector) lekaport. Ólíkt HEUI kerfinu sem fjallað er um annars staðar, starfar 3500B á aháþrýstings-eldsneytiskerfi(eða réttara sagt, háþrýstidæla með-vélrænni háþrýstidælu með rafrænni lekastjórnun). Hér er hlutverk segullokansstafræn-í-vökvabreyting: það stillir opnunartíma lekalokans og ákvarðar þannig árangursríka inndælingarslag stimpilsins. 0,1 ms seinkun á segullokuviðbrögðum breytir eldsneytisgjöfinni um 8–12 mm³, sem hefur bein áhrif á jafnvægi strokka og dreifingu útblásturshita.

Þetta tilboð er nákvæm-sár með atvílaga-laga emaljeður koparvír(flokkur H einangrun), staðfest í samræmi við upprunalega frammistöðuskýrslu Caterpillar fyrir varanúmer 185-8970, 236-6462 og 10R-0696 afbrigði sem oft eru ranglega notuð í C-röð vélum. Fyrir 3500B miðum við sérstaklega við hástraumslæsingarsniðið sem krafist er af ADEM III ECM, með áherslu á að viðhalda segulkrafti við hækkað hitastig undir hettu (umhverfi allt að 115 gráður).



Aðalvélarpassun:CAT 3508B, 3512B, 3516B (Raðforskeyti: 9HN, 2AW, 3DM, 4TN, 5PS, 6NZ, 7TJ – sjávar-/iðnaðarafbrigði).

Mikilvægar eindrægni athugasemd:Þessi samkoma erekkiskiptanlegt með 3500A-röð (vélrænni stjórnandi) eða 3500C-röð (sem nota aðra inndælingarhönnun fyrir topp-stoppi). Gakktu úr skugga um að inndælingarhlutinn sé með tveggja-bolta segulloka klemmufyrirkomulagi.

OE Service Cross:236-6462 (í stað 185-8970), 10R-0696 og 128-7054 (pakka/þéttisett ekki innifalið).



Fyrir 3500B er stjórnandi mælikvarðisegulkraftur í fullri lyftri stöðu(hella loki opinn). Bekkprófun okkar (með 24V straumi með 8A topp/3,2A haldstraumi) staðfestir:

Parameter	Gildi	Próf ástand
Togkraftur (við 0,35 mm loftbil)	42.5 N ± 3%	@ 90 gráðu hitastig spólu
Hold Force (við 0,45 mm slag)	18,2 N (lágmark)	@ 140 gráður (hámark H í flokki)
Rafmagns tímafasti (V/H)	4,2 ms	20 gráðu umhverfi
Inductance (1 kHz)	2,8 mH	Óvopnað ástand
Dynamic Response - Opnunartöf	1,52 ms (í 90% straumur)	PWM 70% tollur, 24V
Dynamic Response – Loka seinkun	1,85 ms (núverandi hrörnun í 10%)	Flyback díóða klemmd

Myndræn túlkun (ágrip):
Ímyndaðu þér kraft-tilfærsluferil þar sem"hnépunktur"á sér stað við 0,38 mm högg. Fyrir neðan þetta hegðar segullokan sér eins og fjaðra-massakerfi; fyrir ofan þetta fletir segulmettun ferilinn út. Einingin okkar heldur hnépunktinum innan við ±0,02 mm frá OE-forskriftinni, sem tryggir að „lekatíma“ uppflettitöflu ECM haldist gild án endur-kvörðunar.



Staðlaðar eftirmarkaðsspólur nota pólýester-imíðvír, sem brotnar hratt niður undir nátengdu-útblástursgreinum geislahita 3500B. Þingið okkar ræðurpólýímíð (Kapton™-gerð) borði einangrunyfir spóluna, blandað saman við ahita-epoxýpottsem flytur varma frá innri vafningunni yfir í stálhúsið á hraðanum 1,8 W/m·K. Við tökum einnig upp atví-varmaöryggi úr málmi– ó-endurstillanleg verndareining sem opnast í 155 gráður til að koma í veg fyrir skammhlaup- í vafningum ef bilun verður í ECM ökumanni (þekkt vandamál með snemma ADEM III einingar sem ekki takmarka dvalartíma).

Slitvísir:
Horfðu áarmature stýrihringur– útgáfan okkar notar brons-gegndreypta PTFE húðun (0,05 mm á þykkt). Þetta dregur úr hliðar-álagsnúningi um 40% samanborið við beitt stálstýringar, sem þýðir beint að minni „stungur“ við kaldræsingu þegar seigja olíu fer yfir 300 cSt. Þessi húðun útilokar einnig „klædda segulloka“ villukóðann (greining 112-13) sem oft sést á 3516B einingum með háan tíma.



Frá sjónarhóli stjórnunarverkfræðinnar kveikir a"eldsneytis trim drift"vegna þess að ECM hefur lært slitmynstur gamla segullokans á þúsundum klukkustunda. Ráðlagður aðferð okkar:

Settu upp vélrænt– togaðu skrúfurnar í 2,5 N·m (ekki 1,35 N·m eins og á C-röðinni; 3500B notar stærri M6 vélbúnað).

Framkvæma "Injector Solenoid Learn"í gegnum Cat ET (raftæknifræðingur) – þetta endurstillir „offset“ færibreytuna.

Keyra "Cylinder Cutout Test"við 1400 RPM - athugaðu framlagsjöfnuðinn. Rétt samsvörun segulloka mun sýna < 2% frávik.

Rafmagnstenging Athugið:
3500B beislið notar aVeðurpakki-stílltengi með ákveðnum pinna-út: Pinna A=Dragðu-inn (mikill straumur), pinna B=Haltu (lágur straumur), pinna C=Sameiginlegur jarðvegur. Margar eftirmarkaðseiningar snúa A og B við, sem veldur því að inndælingartækið er opið (áhætta á flótta). Samkoman okkar inniheldur litaða stígvél (rautt=A, blátt=B) til að útrýma þessari reitvillu.



Spurning 1: Hvernig get ég vitað hvort léleg eldsneytisnotkun 3500B minn sé vegna þessa segulloka eða slits á innri stimpli inndælingartækisins?
Framkvæma a"tímapróf fyrir leka". Slökktu á segullokunni handvirkt (tengdu hana úr sambandi) og sveifðu vélinni - ef eldsneyti spreyjar enn mikið er stimpillinn/tunnan slitinn. Ef það hættir að úða alveg, er segullokan breytan. Fylgstu líka með „innspýtingarsnyrtingu“ gildunum í Cat ET: ef einn strokkur biður stöðugt um > 3,0 mm³ meira eldsneyti en aðrir í lausagangi, grunaðu þessa segulloku, ekki stimpilinn.

Q2: Þessi segulloka dregur 8A topp. Mun það skemma 20-ára ADEM III ECM bílstjórann minn?
ECM driverinn er hannaður fyrir toppstrauma allt að 10A í 0,6ms. Hins vegar mælum við með því að athuga innri flugbakdíóða ECM (D1 á ökumannsborðinu) – ef vélin þín hefur yfir 15.000 klukkustundir gæti díóðan hafa bilað. Biluð díóða mun búa til spennustoppa > 80V, sem segullokan okkar þolir (við prófum við 100V bilun), en það mun draga úr líftíma ökumanns. Skiptu um ECM ef þú sérð óreglulegar straumbylgjuform.

Q3: Við störfum við norðurskautsaðstæður (-35 gráður). Verður PTFE-húðin á armature-stýringunni brothætt?
PTFE hefur glerhitastig upp á -115 gráður – það helst sveigjanlegt. Aðal áhyggjuefnið er seigja olíu; við -35 gráður getur virkjunarolían tekið allt að 15 sekúndur að ná inndælingargalleríinu. Við mælum með því að forhita vélina eða nota 0W-40 syntetíska olíu. Togkraftur segullokans okkar við -35 gráður eykst um 12% (vegna lægri spóluviðnáms), þannig að hún mun opnast enn hraðar – sem getur aukið tímasetningu um 1 gráðu, hverfandi tilfærslu.

Spurning 4: Ég sé "236-6462" stimplað á gömlu eininguna mína, en skráningin þín sýnir "10R-0696." Eru þeir eins rafmagnslega séð?
Já og nei. 10R-0696 er endurframleidda hlutanúmerið sem kemur í stað 236-6462, en rafmagnsbreyturnar (viðnám/inductance) eru eins. Munurinn liggur í stefnu tengisins - 236-6462 hefur 90 gráðu útgang, 10R-0696 hefur beinan útgang. Samsetningin okkar er með asnúanlegt tengi(360 gráðu stillanleg) til að passa við báðar beislisleiðir, útilokar þörfina á millistykki.

Q5: 3516B minn er með "strokkaframlag" bilun í mikilli hæð (4.000m). Gæti segullokan verið undirrótin?
Hæð dregur úr loftþéttleika, þannig að ECM bætir upp með lengri inndælingartíma. Lengri endingartími þýðir að segullokanum er haldið opnu í lengri dvalartíma (allt að 3,2 ms). Hitastigslækkunarferill segullokunnar okkar tryggir að við 4.000m (lægri kælingarvirkni) haldist spóluhitinn undir 135 gráðum. Hins vegar, ef bilun þín er viðvarandi, athugaðu þrýsting eldsneytislyftardælunnar - lágur framboðsþrýstingur veldur kavitation inni í inndælingartækinu, sem líkir eftir bilun í segulspólu. Við mælum með því að mæla járnbrautarþrýsting meðan á bilun stendur.

Spurning 6: Býður þú upp á ábyrgð sem nær yfir skemmdir ef þessi segulloka bilar og veldur stimplabræðslu?
Við veitum 12-mánaða/3.000 klst. ábyrgð gegn framleiðslugöllum í spóluvindunni, einangruninni og armature guide. Hins vegar eru afleiddar skemmdir (td stimplaskorun, túrbóskemmdir) ekki tryggðar - þetta er staðlað iðnaður. Við ráðleggjum eindregið að nota eininguna okkar í tengslum við nýtt inndælingarþéttingarsett og skipta um allar segullokur á bakka saman til að viðhalda jafnvægi viðbragðstíma, þar sem blöndun gömlu og nýju getur valdið breytileika í þverstrokka.
