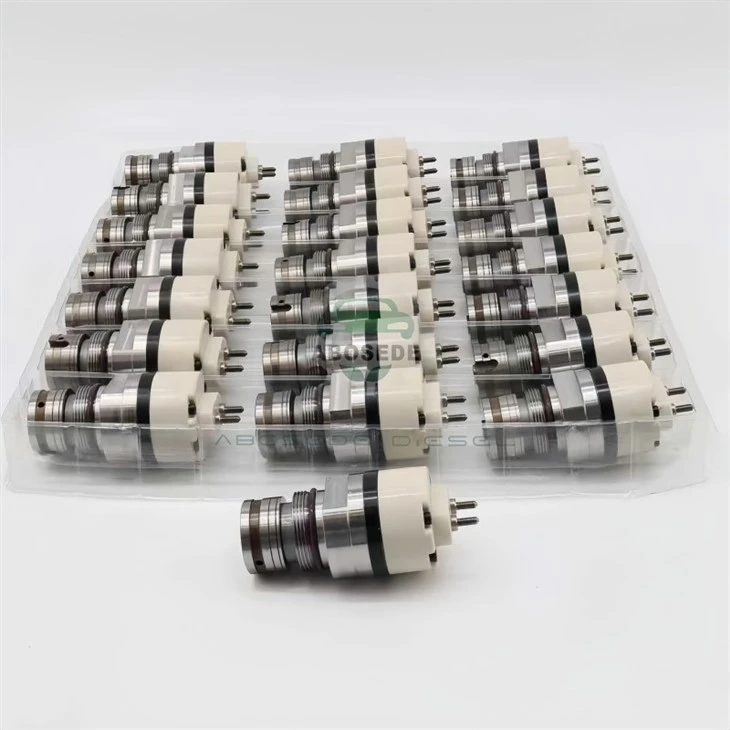

CAT C13 segullokulokasamsetning – vökvamagnunarkjarni fyrir nákvæmni HEUI inndælingartækis



Í Caterpillar C13 HEUI (Hydraulically actuated Electronically controlled Unit Injector) arkitektúrnum, sprautar segullokulokasamstæðan ekki beint eldsneyti-það stjórnar styrktarstimplinum sem margfaldar olíuþrýstinginn upp í innspýtingarstig. Þessi greinarmunur gerir segullokann avökva stýrisventill, þar sem rafsegulkraftur mótar örlítinn spólu til að losa eða loka háþrýstivélolíu (allt að 235 bör) á móti styrkara. Þrýstimögnunin sem myndast (allt að 6:1) skilar innspýtingarþrýstingi sem fer yfir 1.400 bör við stútinn. Þar af leiðandi ræður tryggð segulsvörunar ekki bara tímasetningu heldur einnighraði þrýstingshækkunar, sem stjórnar brunahávaða og losun svifryks.

Þessi samsetning kemur í stað rafsegulstýringarhluta inndælingartækisins-samþættri einingu sem samanstendur af spólu, ferromagnetic armature, afturfjöðrum og nákvæmni-jarðpönnu sem innsiglar olíuafrennslissalinn. Ólíkt venjulegum-járnbrautarkerfum þar sem segullokar stjórna nálarlyftingu beint, hér stjórnar segullokan olíuflæði inn í styrkingarhólfið, sem gerir kraftmikla eiginleika þess einstaklega viðkvæma fyrir seigju olíu, hitastigi og loftun.



Byggt á OEM skráningu og prófunarstaðfestingu á bekk-, passar þessi segullokasamsetning líkamlega og rafmagnslega við eftirfarandi líkamshlutanúmer inndælingartækis. Þetta tákna-reyndar breytingar á sviði C13 iðnaðar (utan-hraðbrauta), vörubíla (á-hraðbrautum) og rafala-afbrigðum:

Snemma HEUI kynslóð (fyrir 2002):
232-1198, 239-4908, 249-0705, 249-0708, 249-0713, 250-1309

Mið-uppfærsla (2002–2006):
10R-1274 (tvískráð með 239-4908 – sama segulloka fótspor), 10R-7236, 10R-2977, 10R-3262

Advanced HEUI (2007–2012 ACERT):
253-0608, 292-3666, 332-1419, 20R-8045, 20R-8046, 20R-2437

Mikilvægar eindrægni athugasemd:10R-1274 kemur tvisvar fyrir í upprunatöflunni, sem gefur til kynna að hann hafi verið notaður í mörgum framleiðslulotum með eins segullokufestingarrúss og útstöð. Fyrir 20R-8045 og 20R-8046, athugaðu að þessar síðari ACERT inndælingar eru með endurskoðaðan innri lekaventil, en högglengd segullokunnar (1,45 mm) og rafspenna (2,15mH) haldast óbreytt sem tryggir að hægt sé að skipta um tengi og spila.



Segullokan starfar undir púls-breiddarstýringu (PWM) frá C13 ECM, með nafnspennu 12V kerfisspennu en raunverulegur hámarksstraumur takmarkaður við 5,0A ±0,2A meðan á „toga-inn“ fasa stendur, og lækkar síðan í 1,6A „hold“ straum eftir 0,9 ms. Þessi tveggja-áætlanir dregur úr hitamyndun á sama tíma og viðheldur sætakrafti armatursins.

Parameter	Forskrift
Spólu DC viðnám @ 25 gráður	2.45Ω ± 0.10Ω
Inductance @ 1kHz	2,15mH (venjulegt)
Dragðu inn-spennuþröskuld	Stærri en eða jafnt og 8,2V (á rafhlöðuútstöðinni)
Hámarks stöðugur spóluhiti	150 gráður (Class H einangrun)
Armature ferðalag (fullt högg)	1,45 mm ± 0,03 mm
Skiptaseinkun (kveikja á spólahreyfingu)	Minna en eða jafnt og 0,65ms

Sérkenni C13 segullokans er hennarsegulmagnaðir hysteresis lykkja-afgangsflæðið eftir-orkulosun verður að minnka undir 0,15T innan 0,4ms, annars hangir spjaldið opið og veldur "olíublæðingu-í gegnum" sem mýkir inndælingarþrýsting. Einingarnar okkar eru eftir--snúðar með öfugri-afsegulmyndunarpúlsi meðan á framleiðslu stendur til að tryggja að þessi hrörnunarferill uppfylli OEM-feril 287-5398-01.



Þó að efnisleg uppsetning fylgi venjulegu -loki-lokunarferli, ættu þrjár rekstrarfæribreytur athygli skilið:

Terminal hnífahæð:Stangarnir standa 12,5 mm upp fyrir yfirborð segullokunnar. Ef skiptihnetur eru yfir-togi yfir 5,2 N·m, skekkist innri tengiplatan og eykur snertiviðnám um allt að 30mΩ-nóg til að lækka virka spennu niður fyrir tog-þröskuldinn við kalda sveif (þegar rafhlöðuspenna lækkar í 9,6V). Notaðu toglykil, ekki höggdrif.

Olíugallerí þétting:Segullokan-til-innspýtingarhlutans notar tengdan PTFE O-hring (meðfylgjandi) sem verður að smyrja með hreinni vélarolíu áður en hann er settur í. Þurr samsetning klippir hringinn, skapar leið fyrir háþrýstidælu til að komast framhjá styrkara-ástandi sem birtist sem "bank" hljóð í lausagangi og viðvarandi 164-03 (innspýtingarþrýstingur utan sviðs) villukóða.

ECM endurkvörðun:Eftir að búið er að skipta um segulloku lærir aðlögunarbúnaður C13 svörunartíðni nýju einingarinnar yfir um það bil 20 upphitunarlotur.- Hins vegar, til að flýta fyrir þessu ferli, framkvæma "Cylinder Cutout Test" með því að nota Cat ET, sem neyðir hvern inndælingartæki til að kveikja fyrir sig og uppfærir eldsneytisklippingarkortið innan 3–5 prófunarraðir.



Innri vinda segullokans notar pólýimíð-húðaðan koparvír, sem er metinn fyrir 200 gráðu hitauppstreymi, en takmarkandi þátturinn er armaturstýriburðurinn sem ber-hertu bronshlaup gegndreypt með mólýbden tvísúlfíði. Þessi buska gangast undir 500-klst slitpróf undir 10% loftunarolíu (ASTM D3427) til að líkja eftir kavitationsskilyrðum sem eru algeng við mikla-aðgerðalausa notkun. Framleiðslueiningar okkar sýna minna en 4 míkrómetra slit á 6.000 vinnustundum, samanborið við eftirmarkaðsvalkosti sem er að meðaltali 11 míkrómunur - munur sem þýðir seinkun á flugspóluskiptingu og seinkaðri inndælingartíma.

Vettvangsgögn úr 300+ C13 yfirferðarskrám benda til þess að bilun í segulspólum sé aðeins 18% af inndælingartíma-tengds; Hins vegar, þegar bilun á sér stað, er næstum alltaf á undan henni smám saman aukning á „eldsneytishraða“ endurgjöf (færibreyta 697) frá ECM, sem fer frá venjulegum 18–22 mm³/slag yfir í 26+ mm³/slag þar sem ECM bætir upp hægari opnun með því að lengja púlsbreidd. Snemma uppgötvun með þessari mælistiku getur komið í veg fyrir ofhitnun stúta og rof á stimpilkórónu.



Spurning 1: C13 minn er með viðvarandi kveikingu við lágt aðgerðaleysi (700 RPM) en hreinsar við 1.200 RPM. Er þetta segullokan eða olíuþrýstingsmælirinn?
Þetta klassíska einkenni bendir til segulloka armature stiction vegna kaldra, þykkrar olíu. Í lausagangi er olíuþrýstingurinn lægstur (~50 bör), þannig að kraftur segullokans- sem er í gildi fer varla yfir forálag afturfjöðursins. Þegar snúningur á mínútu hækkar hækkar olíuþrýstingur, sem hjálpar segulspólunni við að lyfta spólunni. Áður en þú skiptir um segullokuna skaltu ganga úr skugga um að seigja vélarolíu sé í samræmi við umhverfisgildi (td 15W-40 á móti. 10W-30). Ef ástandið er viðvarandi eftir olíuskipti, framkvæmið „heitathugun á segulspóluþol“ – ef viðnám hækkar meira en 8% yfir kuldagildi eru stuttbuxur að myndast.

Spurning 2: Get ég blandað segullokum frá mismunandi kynslóðum C13 innspýtingar á sama vélarbanka?
Rafmagnssamhæfi er fyrir hendi, en klippingargildi ECM á -strokka eru geymd sem kvörðunarskrár tengdar við raðnúmer inndælingartækis. Ef 10R-1274 segulloka (inductance 2,15mH) er blandað saman við 20R-8046 einingu (2,18mH) myndast 1,4% inductance dreifing innan aðlögunarsviðs ECM (±3%). Hins vegar erhröðunarmaturesins er ólíkt, sem veldur því að strokka-til-strokka breytist í byrjun-á-innspýtingu (SOI) allt að 0,5 gráðu sveifhorni. Við mælum með því að skipta um segullokur í pörum (td strokka 1&3, 2&4, 5&6) til að viðhalda samhverfum brunakrafti og lágmarka snúnings titring á sveifarásnum.

Spurning 3: Hvað gefur „segulsnúra tog-í núverandi“ til kynna við greiningareftirlit?
Notaðu „Injector Solenoid Current“ lifandi línurit Cat ET til að fylgjast með hámarksstraumnum við fyrstu virkjun. Heilbrigð segulloka nær 5,0A innan 0,8ms. Ef toppurinn fellur niður í 4,2A, grunar mikla viðnám í rafstrengnum (tærðir tengipinnar). Ef toppurinn fer yfir 5,5A, er spólunni stutt að innan-skipta strax út, þar sem ofstraumur getur skaðað FET rekils ECM. Að stefna þessu gildi mánaðarlega getur spáð fyrir um bilanir með 150–200 klukkustunda fyrirvara.

Spurning 4: Mun notkun lífdísil (B20) hafa áhrif á viðbrögð þessarar segulloka?
Hærri þéttleiki og minni þjöppunarhæfni B20 breytir hljóðeinangrun olíunnar og breytir þrýstingsbylgjunni sem hjálpar til við að setja armatureð aftur. Fjaðrunarhraði segullokunnar okkar hefur verið fínstilltur fyrir magnstuðull jarðolíudísil (~1,7 GPa). Með B20 gæti afturslagið hægst um 0,08 ms-enn innan lokaðrar-lykkju leiðréttingarbandbreiddar ECM. Hins vegar eykur B20 einnig olíuloftun (allt að 9% á móti. 6% fyrir dísil), sem kynnir ör-bólur sem draga úr höggi armatures og draga úr heyranlegan „smell“. Ef þú keyrir B20 stöðugt skaltu minnka olíuskiptatímabilið í 350 klukkustundir til að koma í veg fyrir að lakk safnist upp á armature guide.

Spurning 5: ECM skráir kóðann 0360-02 (Injector Solenoid úr kvörðun) eftir að ég skipti aðeins um eina einingu. Hvernig hreinsa ég það án verkfæra söluaðila?
Kóði 0360-02 stillir þegar ECM greinir frávik á milli geymdra inndælingarkóða (6-stafa tölustafa á inndælingarhlutanum) og raunverulegrar segulsvörunar. Þó að kvörðun söluaðila-stigs sé tilvalin, geturðu framkvæmt „handvirka endurstillingu“ með því að aftengja rafhlöðuna í 5 mínútur og framkvæma síðan þrjár lykla-kveikja/slökkva í röð (bíða í 30 sekúndur á milli hverrar). Þetta neyðir ECM til að taka "skyndimynd" af inductive stækkunartíma segullokans og skrifa yfir fyrri klippingu - en aðeins ef frávikið er undir 12%. Fyrir stærri frávik læsir ECM kóðanum, sem krefst Cat ET endurblásturs.

Spurning 6: Er einhver leið til að prófa segullokann af-vélinni fyrir uppsetningu?
Já. Notaðu 12V DC aflgjafa með straumtakmörkun við 6A. Kveiktu á segullokanum í stutta stund (Minna en eða jafnt og 200ms) og hlustaðu eftir skörpum málm „smelli“. Samtímis skaltu mæla tilfærslu armatursins með því að nota skífuvísir á móti spjaldpinnanum -það ætti að fara 1,45 mm ±0,02 mm. Kveiktu síðan á-orku og staðfestu að afturfjöður ýti armaturenu aftur í núll á innan við 1,2 ms (notaðu sveiflusjá með nálægðarskynjara). Einingar sem falla á þessu bekkprófi sýna oft klístraðar stýringar eða þreytta gorma.
