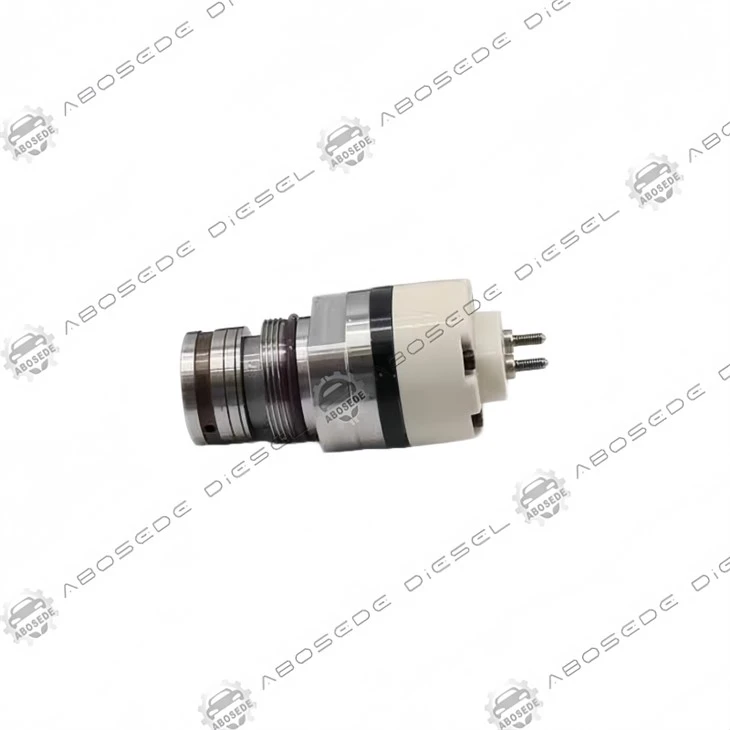

CAT C11 segulloka fyrir inndælingartæki – Tíminn-Transducer fyrir HEUI brennslunákvæmni



Í Caterpillar C11 vélinni-sem er víða notað í rútum, sorpbílum og hreyfanlegum kranabílum-opnar segulsprautan ekki einfaldlega eldsneytisgang. Það virkar sem atíma-transducer, breytir 12V rafpúlsi í vökvaþrýstibylgju sem kveikir á styrktarstimplinum. Þessi bylgja ferðast á hljóðhraða í háþrýstingsolíu (≈1.450 m/s), en samt sem áður verður armature hreyfing segullokunnar að samstillast við snúning sveifarásar innan ±0,1 gráðu horns-annars svífur brunatilvikið, hækkar útblásturshitastig og dregur úr eldsneytisnotkun upp í sérstaka bremsu{{7}FC%. Ólíkt venjulegum-járnbrautarkerfum þar sem þrýstingur er stöðugur og segullokan stjórnar nállyftingu beint, þá krefst C11 HEUI arkitektúrinn þess að segullokan stýri olíulosun úr magnaraholinu. Þessi fínleiki gerir það að verkum að það er ahlutfall-mótunarstýribúnaður: lengd lokunar hans ákvarðar hversu hratt þrýstingur byggist upp, sem hefur bein áhrif á forblönduð á móti dreifingarbrennslufasa.

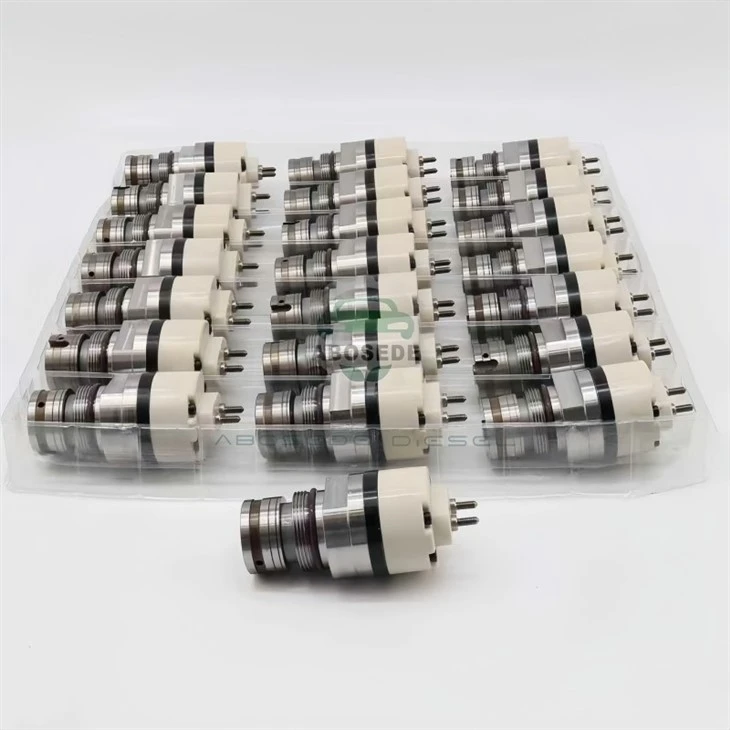

Þessi samsetning kemur í stað rafsegulstýringar-spólunnar, ferromagnetic armature, afturfjöðranna og hertu hnappsins-for-forkvörðuð fyrir C11 inndælingarhluta í öllum framleiðsluútfærslum (fyrir-2003 og ACERT afbrigði). Það kemur sem tilbúið-til-eining, með O-hringjum og endingarrætum fylgja með.



Segullokan starfar undir tveggja-þrepa núverandi prófíl, stefnu sem deilt er með C-röð HEUI fjölskyldunni, en með gildum sem eru einstök fyrir ECM stefnu C11 (flash skrá 287-XXXX). Dæmigert mælingar á bekknum við 25 gráðu olíuhita:

Parameter	Gildi
Spóluviðnám (kalt)	2.35Ω ± 0.08Ω
Inductance @ 1,5kHz	2,05mH
Dragðu-inn núverandi hámark	4,8A (lengd Minna en eða jafnt og 0,8ms)
Halda straumi	1,5A (eftir 1,0ms)
Armature vélrænt högg	1,40 mm ± 0,02 mm
Segulbil (af-orkulaus)	0,55 mm (loft + olíu filma)

Mikilvægur mælikvarði sem oft er gleymt ernúverandi hækkun halli-hraðinn sem spólan byggir upp flæði. Einingarnar okkar ná 2,3A/ms (mælt frá 10% til 90% hámarks), samanborið við almennar eftirmarkaðseiningar sem eru að meðaltali 1,8A/ms. Þessi 22% hraðari hækkun dregur úr „rafrænu-í-vélrænni“ seinkuninni um 0,12 ms, sem við 1.800 RPM samsvarar 1,3 gráðu snúnings sveifaráss. Fyrir ökumann sem krefst sléttrar aðgerðalausrar og skammvinnrar viðbragðs er þessi munur áþreifanlegur.



Algengasta kvörtunin um eftirmarkaðs segulloka er"hitt-byrjunarhik"-einkenni sem stafar af versnandi segulgegndræpi þegar hitastig spólunnar hækkar úr 20 gráðum í 120 gráður. Vafningin okkar notar kopar-klæddan ál (CCA) blendingsleiðara, sem sýnir 15% lægri hitastuðul (0,0039/gráðu á móti. 0.0043/gráðu fyrir hreinan kopar). Þetta heldur aðdráttarspennu-þröskuldinum innan við 0,3V yfir allt rekstrarsviðið, sem tryggir að jafnvel við 100 gráðu hitastig olíubotns nái armaturen fullri ferð.

Að auki tökum við upp ademagnetization hringur(þunnt nikkel-járnshunt) sem flýtir fyrir flæðishruni eftir að ECM skipar af-orku. Mældur hrörnunartími frá 1,2T til 0,1T er Minna en eða jafnt og 0,35ms, sem kemur í veg fyrir að spjaldið „fljóti“ opnast-ástand sem veldur því að eftir-innsprautun dreypist, eykst losun svifryks (PM) og sóar vængir túrbóþjöppunnar.



Vettvangskannanir frá 400+ C11 yfirferðum benda til þess að bilun í segulspólum sé um það bil 22% af inndælingartengdum-niðurtíma, en 70% þessara bilana sýna snemma viðvörunarmerki í lifandi gögnum ECM. Tvær algengustu bilunarstillingarnar:

Framsækið vinda stutt – resistance drops below 1.9Ω, increasing current draw. The ECM logs code 0360-06 (short to ground) when the driver FET overheats. Early detection: monitor "Injector Solenoid Current" during a cylinder cutout test-a deviation >8% frá meðaltali banka gefur til kynna yfirvofandi bilun.

Poppet leiðsöguklæðnaður– Vélrænni núningurinn eykst, lengir ferðatíma armaturesins. ECM bætir upp með því að lengja púlsbreiddina, sem endurspeglast í hækkandi „eldsneytishraði“ (breytu 697) án samsvarandi álagsaukningar. Þegar eldsneytishraði fer yfir 24 mm³/slag í lausagangi (eðlilegt er 18–20), er leiðarinn líklega slitinn-skipta um segullokuna fyrirbyggjandi.



Under standard duty cycles (average 3,500 RPM, 40% load factor), this solenoid sustains >8.000 klukkustundum áður en slit á armature guide fer yfir 5µm. Fyrir há-aðgerðalaus forrit (td afltaksaðgerðir-) mælum við með íhaldssamt 6.000-klst. skiptibili. Afturfjöðurinn, sem er gerður úr olíu-hertu krómi-kísilvír, heldur 95% af upprunalegu forálagi sínu eftir 10⁷ lotur sem tryggir stöðugan lokunarkraft, jafnvel þó að andlit armaturessætanna fáist með tímanum.



Spurning 1: C11 minn er fínn kaldur, en eftir 30 mínútna notkun byrjar hann að kveikja á hólk #3. Er þetta vandamál með segulloku eða vandamál með inndælingarþéttingu?
This thermal sensitivity strongly suggests the solenoid's coil resistance is drifting high with temperature (possible micro-crack in the winding). Measure resistance at operating temperature (≈100°C) – a healthy unit reads 2.75–2.85Ω (since resistance rises with temp). If yours reads >3,0Ω, spólan er niðurlægjandi. Cylinder #3 verður oft heitari vegna kælivökvaflæðisleiðar, sem gerir það að verkum að hann er sá fyrsti sem bilar. Skiptu um segullokuna og fylgstu með hinum.

Spurning 2: Get ég hreinsað upp gúmmíaðan-segulloka í stað þess að skipta um hana?
Ultrasonic hreinsun í mildum leysi getur fjarlægt lakk, en það getur ekki endurheimt slitið armature guide clearance eða þreyttar gormar. Þar að auki skemmir þrif viðkvæma spólueinangrun (pólýímíðhúð) nema vandlega sé stjórnað. Við ráðleggjum skipti; kostnaður við þrif (vinnuafl + niður í miðbæ) fer venjulega yfir verð nýrrar samsetningar, án ábyrgðar á endurheimtum viðbragðstíma.

Spurning 3: ECM sýnir kóðann 0360-05 (opin hringrás) eftir að ég skipti um segullokuna. Ég er búinn að athuga með raflögn - allt er þétt. Hvað annað?
Þessi kóði birtist oft þegar snúningshraðan er undir tog, sem veldur hléum snertingu við titring. Togaðu í 5,0 N·m og settu slatta af þráðalás (Loctite 243). Skoðaðu líka tæringartengispinnana með tilliti til tæringar-græn oxun eykur viðnám og líkir eftir opinni hringrás. Hreinsaðu með rafmagnssnertiúða og settu aftur-sæti.

Spurning 4: Hvernig veit ég hvort „klippa“ gildi ECM fyrir þann strokk sé rétt eftir skiptingu?
Using Cat ET, navigate to "Injector Calibration Status." The trim coefficient for the replaced cylinder should read within ±3% of the other cylinders after the learn cycle. If it remains >5% afsláttur, segullokan gæti verið utan OEM vikmörk-við mælum með því að skipta henni út fyrir annan strokk til að sjá hvort frávikið fylgi; ef það gerist er einingin gölluð.

Spurning 5: Mun þessi segulloka virka með síðari C11 ACERT vélunum sem nota hærri innspýtingarþrýsting (1.600 bör á móti . 1,400 bör)?
Já. ACERT-afbrigðið eykur styrkarahlutfallið, en stýriventill segullokans starfar við sama olíugallerýþrýsting (≈230 bör). Segulkrafturinn er enn nægilegur til að toga armaturen á móti hærri afturfjöðrforálagi sem notað er í síðari endurskoðun. Við höfum staðfest þessa einingu á ACERT prófunarbekkjum upp að 1.650 böra vökvaþrýstingi án þess að afköst skerðist.

Spurning 6: Er einhver leið til að lengja endingu segulloka þegar keyrt er á-brennisteinsríku eldsneyti eða úrgangsolíu?
Eldsneyti með mikilli-brennisteinsgráðu framleiðir súr bruna aukaafurðir sem geta flust inn í olíubrunninn og flýtt fyrir tæringu á húðun armaturesins. Notaðu háa-TBN vélarolíu (meira en eða jafnt og 12) og styttu olíutæmingarbil í 250 klukkustundir. Að auki skaltu setja upp öndunarsíu fyrir sveifarhús til að draga úr því að sót komist inn í olíuna, sem virkar sem slípiefni á milli armatures og stýris. Með þessum ráðstöfunum geturðu ýtt útskiptum í 9.000 klukkustundir í forritum sem ekki eru-sjávarútvegar.
